在半导体行业持续追求更高性能、更低功耗和更小尺寸的今天，先进封装技术已成为推动芯片发展的重要引擎。CoWoP、CoWoS和CoPoS作为三种主流的2.5D/3D封装技术，经常被业内人士提及，但它们的区别和应用场景却让许多人感到困惑。本文将为您详细解析这三种技术的异同点。
当前霸主：CoWoS技术的辉煌与局
CoWoS (Chip on Wafer on Substrate)
CoWoS作为台积电主导的先进封装技术，已成为AI时代不可或缺的基础设施。这项技术通过在硅晶圆片上安装裸芯片并与硅中介层结合，再封装于有机基板上，实现了处理器、加速器与高带宽存储（HBM）的高密度集成。技术原理上，CoWoS采用四层结构：硅芯片+中介层+有机封装基板+PCB主板。微凸点倒装技术将芯片与硅中介层相连，再通过封装基板与主板对接。这种设计显著缩短了芯片间距离，提升了带宽和能效，使英伟达A100/H100等AI加速器性能得以充分发挥。
CoWoS已演进多代，包括：

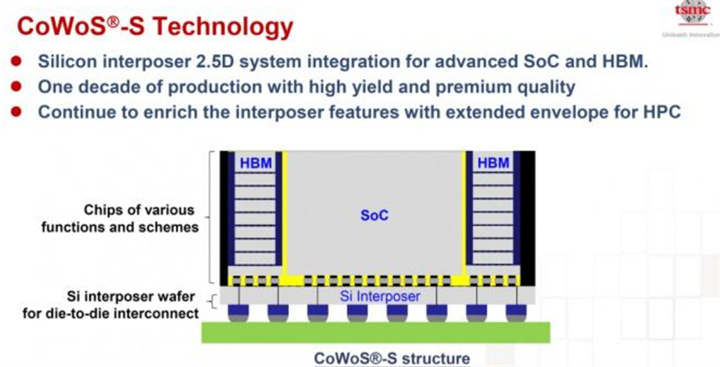

CoWoS-S：标准硅中介层版本
CoWoS-R：采用重布线层(RDL)替代部分硅中介
CoWoS-L：结合局部硅互联与RDL，成为当前主流
然而，CoWoS面临三大瓶颈：
圆形晶圆利用率仅约85%，边缘区域浪费严重。
硅中介层和ABF基板成本居高不下。
随着芯片功率密度提升，散热和信号传输接近物理极限。
尽管台积电计划2026年将CoWoS月产能提升至9-11万片，但市场需求仍远超供应能力，亚马逊、微软等巨头的订单已排至数年之后。这种"甜蜜的烦恼"正加速下一代封装技术的诞生。
革命性突破：CoPoS技术面板化革新导读

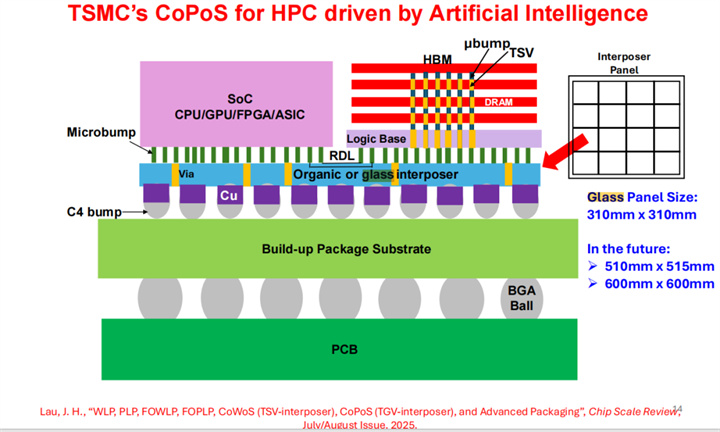

在台积电的技术蓝图中，CoPoS（Chip-on-Panel-on-Substrate）被视为CoWoS的接班人。这一技术将圆形晶圆变为方形面板，用矩形基板替代传统硅中介层，实现了一场"以方代圆"的封装革命。
核心创新点在于：
1、基板形态：采用310×310mm至750×620mm的方形面板，面积利用率超95%。
2、材料革新：以玻璃/蓝宝石中介层替代硅，提升热稳定性和成本效益。
3、工艺优化：支持更大光罩，单次封装更多芯片。
4、与类似技术FOPLP相比，CoPoS保留了中介层结构，在信号完整性和功率传输上更胜一筹，特别适合集成GPU和HBM的高端产品。
量产路线图已明确：
2026年：首条实验线在台积电嘉义AP7厂设立。
2028-2029年：实现量产，逐步取代CoWoS-L15。
行业分析指出，CoPoS可将单位面积成本降低20-30%，为AI芯片的大规模普及提供可能。这种"更大、更省、更高效"的技术路线，正吸引英伟达等巨头密切关注。
颠覆性构想：CoWoP技术的成本革命
技术优势显而易见：
1、成本降低30-50%：去除占成本40%的封装基板。
2、信号路径更短：减少传统封装中信号经基板到主板的损耗。
3、散热更高效：无盖设计使散热器直触芯片。
然而，技术挑战同样巨大：
1、PCB需具备亚10μm线宽/间距的布线能力，远超当前HDI PCB的20-35μm水平。
2、大尺寸PCB的平整度和材料匹配问题。
3、量产良率控制难题。

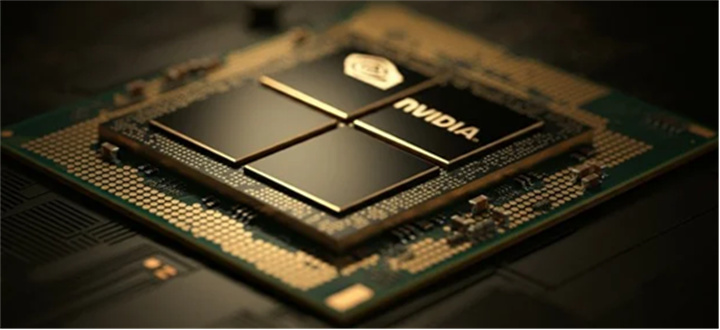

业内消息称，英伟达已在测试450×450mm规格的CoWoP方案，但短期内其Rubin旗舰芯片仍将采用传统ABF基板。这反映出新技术从概念到量产的重重阻碍。
技术对比与未来展望
未来趋势已现端倪：
短期（2-3年）：CoWoS仍是主流，CoWoS-L为重点方向。
中期（3-5年）：CoPoS逐步量产，与CoWoS并行发展。
长期（5年以上）：CoWoP若突破技术瓶颈，或重塑封装生态。

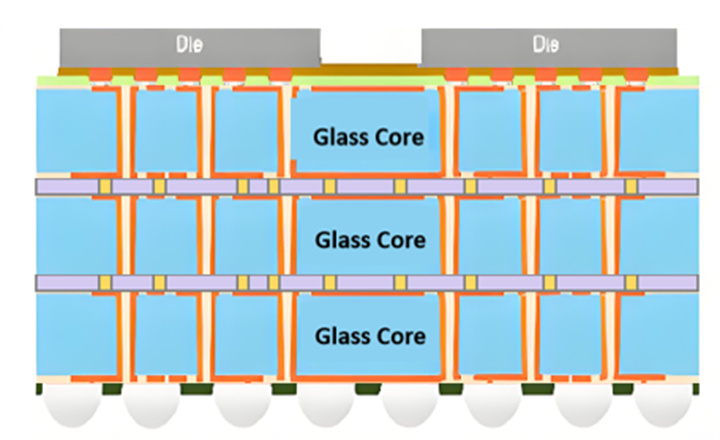

玻璃基板技术将成为关键变量，其在热稳定性、信号损耗和平整度上的优势，可能同时影响CoPoS和CoWoP的发展路径。
结语：技术演进永无止境
从CoWoS到CoPoS再到CoWoP，半导体封装技术正经历从"圆"到"方"、从"多层"到"简化"的深刻变革。这场变革不仅是形式的改变，更是芯片系统设计范式的转变——将半导体集成逻辑从晶圆级思维拓展至面板级维度。
在AI算力需求呈指数级增长的今天，封装技术已不再是芯片制造的"后端环节"，而是决定算力天花板的战略前沿。无论最终哪种技术路线胜出，受益的都将是整个计算产业和终端用户。正如一位行业专家所言："历史的创造者总是站在前人的肩膀上开启下一个时代。"CoWoS奠定了先进封装的基础，而CoPoS和CoWoP则代表着更高效、更经济的未来方向。在这场技术演进中，40001百老汇官方平台期待见证更多"更近、更省、更性感"的创新突破。
