HBM 概述
HBM（High Bandwidth Memory）是一种由AMD和SK hynix联合开发的创新3D堆叠DRAM技术。该技术通过将多层DRAM芯片垂直堆叠，并利用高带宽的串行接口实现与GPU或CPU的直连，从而提供远远超越传统DRAM的带宽和容量。高带宽内存（HBM）它象征着内存技术的革命性跨越，尤其在高性能计算（HPC）、人工智能（AI）、数据中心和高端游戏等领域。
Memory 进化史

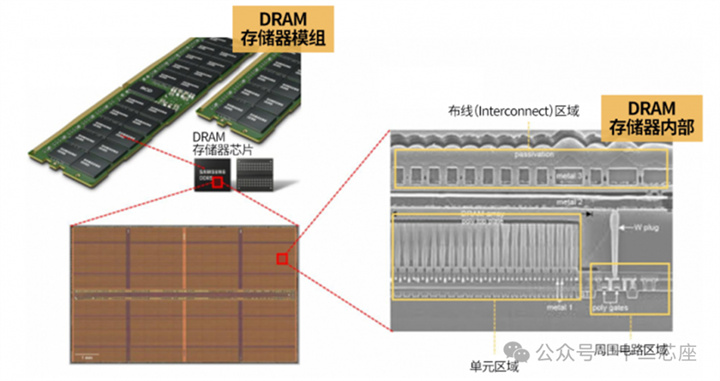

内存技术从早期的静态随机存取存储器（SRAM）和动态随机存取存储器（DRAM）发展至今，经历了多个关键阶段：
SRAM 与 DRAM 的诞生 ：SRAM 凭借高速访问特性适用于缓存场景，而 DRAM 因高存储密度和成本效益成为主内存的首选。
同步动态随机存取存储器（SDRAM） ：为缩小内存与 CPU 速度差距而引入，实现单时钟周期内数据读写。
双倍数据率同步动态随机存取存储器（DDR SDRAM） ：利用时钟上升沿和下降沿传输数据，使数据传输速率翻倍。
多倍数据率技术的发展 ：从 DDR 到 DDR2、DDR3、DDR4直到DDR5，内存数据传输速率持续提升，功耗和成本效益不断优化。
HBM 原理

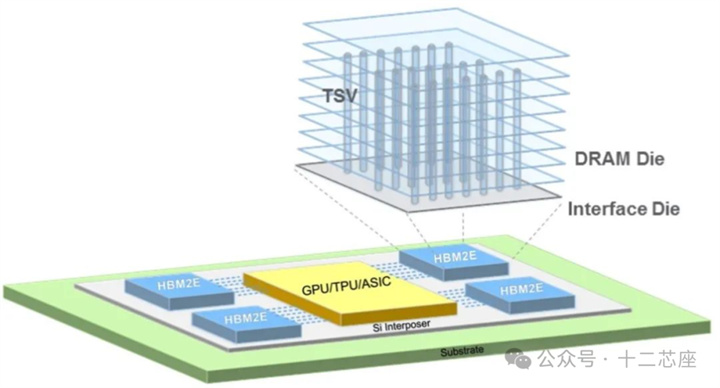

HBM 原理HBM 的核心在于独特的 3D 堆叠架构和 TSV（Through - Silicon - Via）技术：

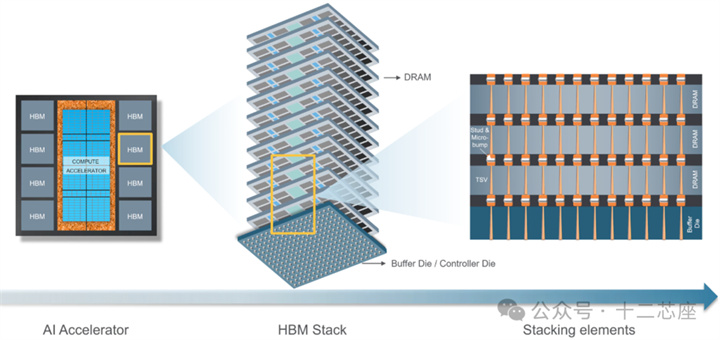

3D 堆叠架构 ：垂直堆叠多个 DRAM 芯片层，增加单位面积内存容量，各层 DRAM 通过微凸点与逻辑芯片相连。
TSV 技术 ：在硅芯片中垂直贯穿导电通路连接不同层次电路，减少芯片间连接长度和电阻。
高带宽串行接口 ：与传统并行接口相比，串行接口在更少引脚数量下实现更高数据传输速率。
HBM优势
高带宽 ：满足高性能计算需求，带宽远超传统 DRAM。
高容量 ：3D 堆叠技术在相同芯片面积内集成更多 DRAM 层，提供更大内存容量。
低功耗 ：垂直堆叠结构减少数据传输距离，TSV 技术也有助于降低功耗。
小尺寸 ：3D 堆叠设计使内存�？槌叽绱蠓跣。谙低辰舸丈杓�。

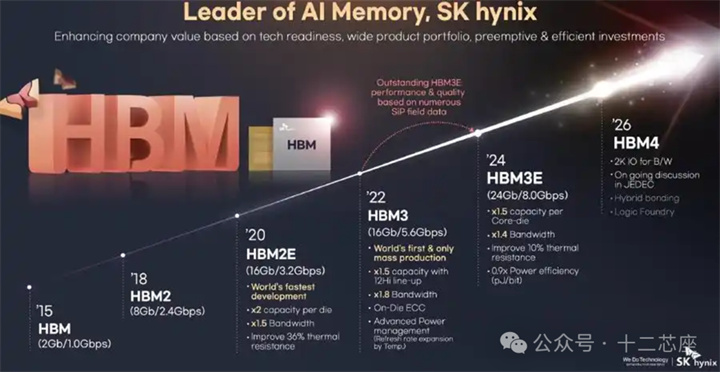

HMB技术发展历程
2013年：
AMD 与 SK hynix宣布合作开发 HBM 技术。
2015 年：
HBM 技术的开端，当时的带宽为 1.0Gbps，容量为 2Gb。
2018年：
容量提升至 8Gb，带宽升至 2.4Gbps。它是世界上发展最快的版本，相比前代，每芯片容量翻倍、带宽提升 1.5 倍，热阻也提升了 34%。
2020年：
容量和带宽达到 16Gb 和 3.2Gbps。其在速度和容量上均有显著增强。
2022年：
带宽提升至 5.6Gbps，SK 海力士实现了全球首次量产。该技术具备 1.5 倍的容量提升、1.8 倍的带宽提升、1.2Hi 连接，还采用了芯片上芯片（On-Die）、先进电源管理（通过 Temp.管理）等技术。
2024年：
容量达到 24Gb，带宽高达 8.0Gbps。其每芯片容量提升 1.5 倍，带宽提升 1.4 倍，并且热阻改善了 10%，能效达到 0.9x（pJ/bit）。
2026年：
计划在 2026 年推出 HBM4 技术，将在 JEDEC 标准下进行讨论，采用混合键合技术以及逻辑晶圆厂生产。
总结
高带宽内存（HBM）作为现代计算领域的一项革命性技术，凭借其独特的 3D 堆叠架构和 TSV 技术，在性能、容量、功耗和尺寸等方面实现了全方位突破。自 2013 年问世以来，HBM 经历了多次迭代升级，从最初的 1.0Gbps 带宽到如今的 8.0Gbps，不仅推动了高性能计算、人工智能、数据中心等领域的快速发展，也为未来的技术演进奠定了坚实基础。展望未来，随着 HBM4 技术的逐步落地，这一技术将继续引领内存发展的潮流，为人类社会的智能化进程注入更强动力。
