1. 硅晶圆厚度
在半导体制造的前段制程中，晶圆需要具备足够的厚度以满足机械强度和翘曲度的要求，以便在设备内和设备间进行处理和传送。
150mm（6英寸）晶圆
标准厚度：约675微米
范围：通常在650微米到700微米之间
200mm（8英寸）晶圆
标准厚度：约725微米
范围：通常在700微米到750微米之间
300mm（12英寸）晶圆
标准厚度：约775微米
范围：通常在750微米到800微米之间
2. 晶圆减薄后的优势
1. 提高散热性能
减薄后的晶圆能够更高效地散发热量，从而降低器件运行时的温度。
在高功率器件（如功率半导体、射频器件等）中，热管理至关重要。减薄晶圆可以增加表面积与体积的比例，加快热量的传导和扩散，避免过热导致器件失效。
2. 改善机械性能
薄晶圆的柔性增强，有助于后续封装工艺中的操作。例如，在倒装芯片（Flip Chip）封装中，减薄后的晶圆更容易贴合基板。
对于某些特殊应用场景（如柔性电子设备），薄晶圆能够更好地适应弯曲或变形的需求。
3. 减小寄生电容
晶圆减薄后，减少了硅材料的体积，从而降低了寄生电容。
寄生电容会影响电路的信号传输速度和功耗，尤其是在高频电路和高速数字电路中，减小寄生电容可以提升整体性能。
4. 降低器件功耗
减少晶圆厚度可以直接减少器件内部的电阻损耗和电荷存储需求，从而降低功耗。
特别是在移动设备和便携式电子产品中，降低功耗可以延长电池续航时间。
5. 优化封装尺寸
薄晶圆能够显著减小最终封装的体积，满足现代电子设备对小型化和轻量化的需求。
例如，在手机、平板电脑等消费电子领域，减薄晶圆有助于实现更紧凑的设计。
6. 增强性能一致性
在多层堆叠的三维集成电路（3D IC）中，减薄晶圆可以确保不同层之间的对齐精度更高，从而提高器件的一致性和可靠性。
7. 降低制造成本
虽然减薄晶圆需要额外的工艺步骤，但它可以通过提高成品率、减少材料浪费等方式间接降低成本。
同时，薄晶圆的应用可以减少封装材料的使用量，进一步优化生产效率。
3. 晶圆减薄工艺
晶圆减薄工艺一般采用机械研磨、化学机械抛光（CMP）等方法来实现晶圆的减薄。其具体流程涵盖前期准备、减薄操作（例如粗磨、精磨和抛光）以及后期处理（如清理残留物、测量平坦度和质量检测）。在先进的封装技术（如2.5D和3D封装）中，所需的芯片厚度可能低至30微米。
4. 晶圆减薄技术
1. 机械研磨
机械研磨是一种传统的减薄方法，通过高速旋转的研磨轮对晶圆表面进行切削。这种方法的特点是效率高且成本较低，但可能会导致晶圆表面损伤和翘曲。机械研磨通常分为以下几个步骤：
粗磨：去除晶圆表面的多余材料。
精磨：进一步减少厚度并提高平整度。
2. 化学机械抛光（CMP）
化学机械抛光结合了化学反应和机械作用，能够实现更均匀的减薄效果。CMP技术广泛应用于超精密加工，能够在减薄的同时保持晶圆的平坦度。CMP的主要步骤包括：
化学蚀刻：利用化学试剂软化晶圆表面。
机械抛光：通过抛光垫和抛光液去除材料。
3. 激光减薄
激光减薄是一种新兴的技术，利用高能激光束直接去除晶圆表面的材料。这种方法具有非接触式的特点，能够避免机械应力对晶圆的影响，但设备成本较高。
4. 离子注入减薄
离子注入减薄通过加速带电粒子轰击晶圆表面，使其发生物理和化学变化从而达到减薄的效果。这种方法适用于特定材料的减薄需求，但需要复杂的设备支持。

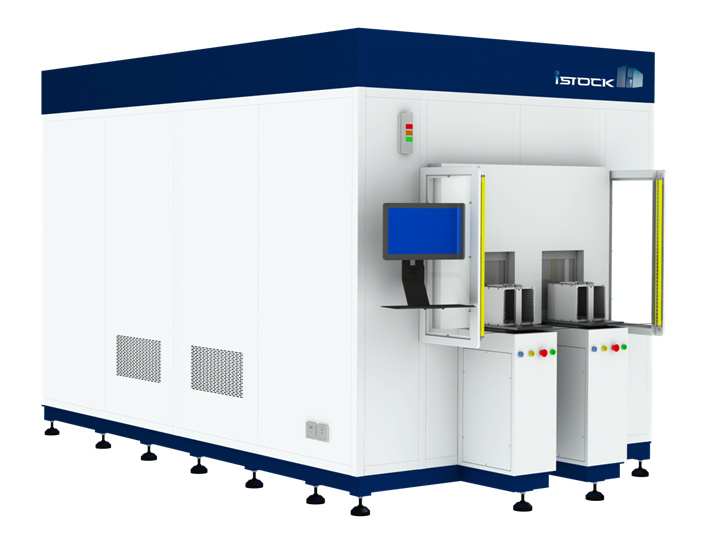

i-Stock Semi-wafer stocker
