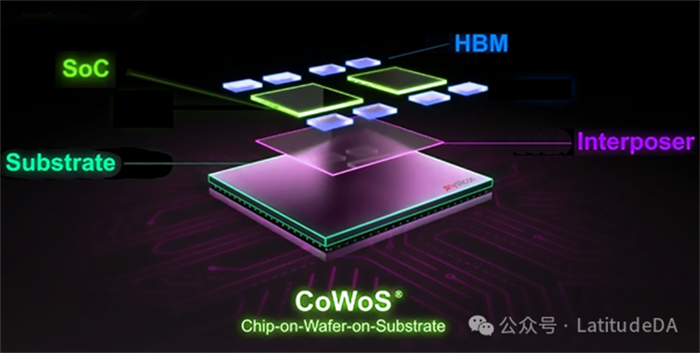

CoWoS 封装概述
CoWoS（Chip on Wafer on Substrate）架构通过引入2.5D水平堆叠和3D垂直堆叠配置，彻底颠覆了传统的芯片封装方式。这种创新的方法允许将不同的处理器和内存�？橹鸩愣训ü裘艿男酒浠チ菇ǔ鲆桓龈叨燃傻南低�。CoWoS技术利用硅通孔（TSV）和微凸块技术，与传统的二维封装方法相比，显著缩短了互连长度，降低了功耗，并增强了信号的完整性。
在实际应用中，CoWoS技术能够将高级处理单元，如GPU和人工智能加速器，与高带宽内存（HBM）�？槲薹旒�。这种集成对于人工智能应用尤为关键，因为这些应用对大规模计算能力和快速数据访问有着极高的要求。通过将处理元件和内存元件紧密配置，CoWoS技术最大限度地减少了延迟，提高了数据吞吐量，为内存密集型任务带来了前所未有的性能提升。这种集成方式极大地优化了人工智能和其他高性能计算应用的性能，使得处理速度和效率得到了显著提升。
CoWoS 封装的优势
CoWoS（Chip on Wafer on Substrate）封装技术具有多项显著优势，这些优势使其在高性能计算和先进半导体制造领域中极为重要：
高密度集成：CoWoS技术允许在单一封装中集成多个芯片，包括处理器、内存和其他功能�？椋迪指呙芏鹊南低臣�。这种集成方式可以显著减少芯片间的物理距离，提高整体系统的性能。
缩短互连长度：通过使用硅通孔（TSV）技术，CoWoS能够实现芯片间的垂直互连，从而大幅缩短信号传输路径，减少信号延迟和功耗。
增强信号完整性：由于互连长度的缩短，信号在传输过程中的衰减和干扰减少，从而提高了信号的完整性和可靠性。
降低功耗：更短的互连路径和优化的电源分布网络有助于降低整体功耗，这对于移动设备和数据中心等对能效有严格要求的应用尤为重要。
提高带宽和吞吐量：CoWoS技术支持高带宽内存（HBM）的集成，这种内存技术提供了远高于传统DDR内存的带宽，非常适合需要大量数据处理的应用，如人工智能和图形处理。
减小封装尺寸：通过3D堆叠技术，CoWoS可以在较小的封装尺寸内实现更多的功能和更高的性能，有助于减小电子设备的体积。
提升热管理效率：CoWoS封装允许更有效地分布和散热，有助于在高性能计算中维持稳定的温度，避免过热导致的性能下降或损坏。
支持异构集成：CoWoS技术可以集成不同工艺节点的芯片，实现异构集成，这对于整合先进和成熟工艺的芯片非常有用，可以优化成本和性能。
总之，CoWoS封装技术通过其高集成度、优化的互连和高效的能源利用，为高性能计算和先进半导体应用提供了强大的技术支持。
CoWoS 技术的市场动态
1、需求驱动因素
技术发展：人工智能、云计算、大数据分析和移动计算等技术的发展，推动了对高性能计算设备的需求。
计算能力提升：现代社会对计算能力的高需求促进了人工智能芯片的发展。
市场增长：TrendForce数据显示，人工智能服务器出货量大幅增长，预计未来几年将持续增长。
高端芯片需求：对采用高规格HBM的GPU等高端芯片的需求增加。
2、供需动态
产能紧张：由于需求增长，台积电的CoWoS封装产能出现紧张，影响人工智能芯片产出。
产能扩张：台积电计划提高CoWoS封装产能，并投资新工厂以缓解供需失衡。市场竞争：其他台湾公司如联电、日月光科技控股公司和力成科技正在进入CoWoS高级封装市�。峁┨娲饩龇桨�。
目前使用的 CoWoS 技术分为三类：
CoWoS-S：该技术使用单片硅内插件和硅通孔（TSV），以促进芯片和基板之间高速电信号的直接传输。不过，单片硅内插层存在良率问题。

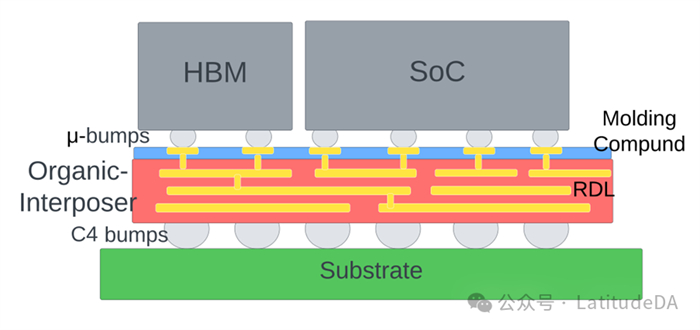

CoWoS-R：这项技术用有机插层取代了 CoWoS-S 的硅插层。有机插层具有细间距 RDL，可在 HBM 和芯片甚至芯片和基板之间提供高速连接。与 CoWoS-S 相比，CoWoS-R 具有更高的可靠性和成品率，因为有机中间膜本身具有柔性，可作为应力缓冲器，减轻因基板和中间膜之间的热膨胀系数不匹配而产生的可靠性问题。
CoWoS-L 封装：这种封装使用本地硅互连（LSI）和 RDL 内插件，共同构成重组内插件（RI）。除了 RDL 内插件外，它还保留了 CoWoS-S 的诱人特点，即硅通孔 （TSV）。这也缓解了 CoWoS-S 中由于使用大型硅内插件而产生的良品率问题。在某些实施方案中，它还可以使用绝缘体通孔 （TIV） 代替 TSV，以最大限度地降低插入损耗。
了解 CoWoS 封装元件
CoWoS-L（Chip-on-Wafer-on-Substrate）是一种高级的芯片末端组装技术，用于将多个晶圆芯片（如SoC、HBM等）集成到一起。CoWoS-L技术使用中间膜作为关键原材料，在其上堆叠晶圆芯片，实现芯片之间的有效连接和通信。
下面是CoWoS-L技术的具体过程：
中间膜制造：首先制造中间膜，这是CoWoS-L技术的关键原材料。在中间膜上可以安装多个晶圆芯片，从而实现芯片之间的有效连接和通信。
TIV（Through-Island Via）制造：在晶圆裸片上制造直通绝缘通孔（TIV），用于连接晶圆芯片和中间膜。
KGD（Known Good Die）安装：在TIV和晶圆芯片之间填充模塑化合物，使用CMP（Chemical Mechanical Polishing）工艺获得平面。然后在晶圆芯片上安装已知良好芯片（KGD）。
RDL（Redistribution Layer）制造：制造两个RDL层，一层位于中间膜正面，通过μ凸块连接晶片和基板，另一层RDL位于中间膜背面，通过C4凸块连接中间膜和基底。
深沟电容器（DTC）：CoWoS-L技术还使用了深沟电容器（DTC），它可以提供高电容密度，从而提高系统的电气性能。这些电容器可以充当电荷库，满足运行高速计算应用时的瞬时电流需求。CoWoS 技术的应用

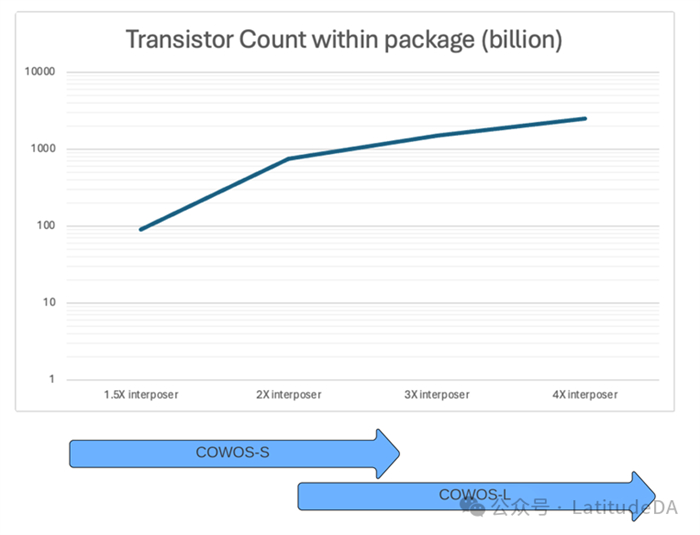

与系统级芯片 （SiP） 等老式封装技术相比，CoWoS 技术可在封装中支持更多晶体管。所有需要大量并行计算、处理大矢量数据和需要高内存带宽的应用都最适合使用这种技术。
CoWoS 的一些应用包括：
高性能计算 （HPC）人工智能 （AI） 和机器学习 （ML）
网络和数据中心
图形处理器 （GPU） 和游戏
